概述

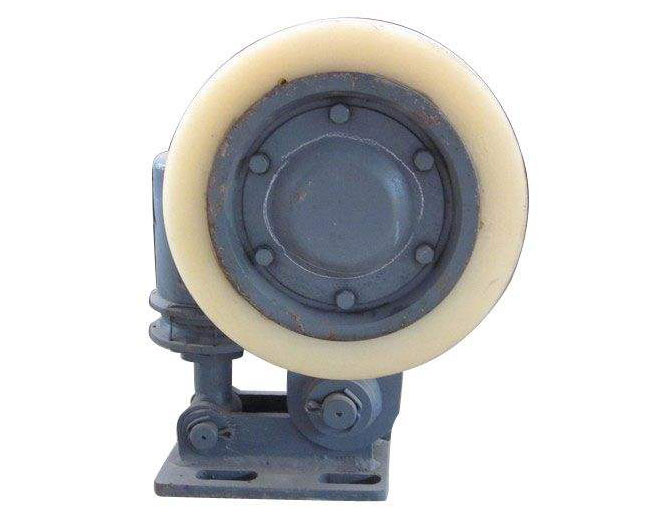

　系列立井提升容器滾輪導向裝置 （俗稱：滾輪罐耳）是在總結我國多年來滾輪導向裝置的特點，吸收世界工業發達國家先進技術的基礎上研制，改進成功的。與傳統的滾輪導向裝置相比，新型滾輪導向裝置，克服了原有老產品的不足，具有以下幾方面的優點。

1.該產品的設計制造符合GB50215-94、EBD93-90 MT236-91標準。

2.該產品的設計制造有四個品種系列，7個規格，即：LD250，LD300，LS300，LD350，LS350，LS25，LS420。所有規格均與原罐耳同類規格產品安裝尺寸相同，為我國礦井現運行的提升容器更換新型滾輪導向裝置提供便利。

3．該型裝置的緩沖器有四種規格即：A.橡膠元件緩沖器　B.碟形彈簧緩沖器　C.由碟形彈簧、壓簧組成的復合緩沖器　D.液壓緩沖器。其中尤以復合緩沖器、液壓緩沖器的性能佳、緩沖性能好、承載能力大、響應快。

4.整體強度高。低座、支架、輪轂均由原來的焊接結構改為采用ZG270-500?？箾_擊強度高，整體性彈、可靠性高。

5.調整方便。采用十字結，桿固預壓調整機構，運行平衡、噪聲小。

6.便用壽命長，滾輪膠輪采用新型聚胺脂材料高耐磨、抗沖擊、彈性好。輪轂上的軸承密封采用復合密封結構。平均使用壽命提高了2～3倍。

7.安全性大和原產品相比，該產品增加了保險防倒結構，避免了導向裝置在運行中出現倒罐、卡罐現象。杜絕了事故的發生。

基本參數與尺寸

安裝調試及維修說明

1.新設計的提升容器，按照布置圖將該裝置低座焊于提升容器基體，然后用螺栓與底連接，通過調整調節螺桿滾輪貼近罐道便緩沖器下壓2-3mm

2.正在使用中的提升容器將原導向裝置（罐耳）取下，用本產品替代。

該導向裝置在運行中應對以下幾點作定期檢查：

1.緩沖器是否

2.輪轂?zāi)z層開裂及不正常

3.軸水定期添加，潤滑脂2-3星期加一次。軸承密封是否良好

4.支架是滯斷裂或變形。

有以上情形，應即時更換維修，如需要我們服務，請立即與我們?nèi)〉寐?lián)系，我們將是最好信譽攜帶零部件前往貴單位更換、維修。

訂貨說明

1.新設計的提升容器可直接選用本系列產品。

2.對銷售礦井除選擇本系列與之對應的產品型號外，還應提出原使用主品的型號或圖號，平面安裝布置圖
